- Zmiana aktualnej warstwy na warstwę wymiarów.
Dobrą praktyką jest używanie oddzielnych warstw zarezerwowanych dla obiektów
wymiarowych. - Kliknij dwukrotnie przyciskiem myszy wewnątrz rzutni arkusza, aby uzyskać dostęp do obszaru modelu.

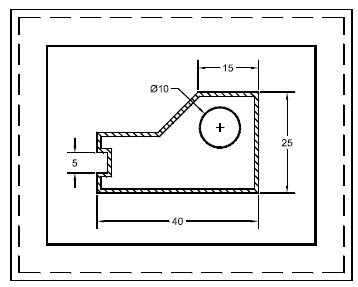

Tam znajduje się przyczyna, dlaczego wymiary tworzone są raczej z zakładki arkusza niż zakładki Model. Podczas wymiarowania w obszarze modelu z zakładki arkusza wymiary są automatycznie skalowane względem skali rzutni. - Kliknij menu Wymiary ➤ Liniowy. Aby utworzyć kilka wymiarów liniowych, postępuj zgodnie z wyświetlanymi zgłoszeniami.
- Eksperyment z kilkoma innymi typami wymiarów.
Samouczek
W tym samouczku postaram się opisać w prostszej formie zasadę projektowania w programie Auto CAD.
